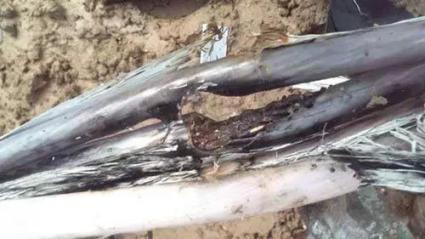

西安電纜故障檢測中關于高壓電橋法的應用，高壓電橋法就是用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出電纜故障點。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻降至1Ω以下，再按此方法測量。
1）測量電路時，首先測出芯線a與b之間的電阻R1，R1=2RX+R其中RX為a相或b相至電纜故障點的一相電阻值，只為短接點的接觸電阻。再就電橋移到電纜的另一端，測出a1與b1芯線間的直流電阻值R2，則R2=2R（L-X） R，R（L-X）為a1相或b1相芯線至電纜故障點的一相電阻值。
2）測完R1與R2后，再按圖3所示電路將b1與c1短路，測出b、c兩相芯線間的直流電阻值，則該組織的1/2為每相芯線的電阻值，用RL表示，RL=RX R（L-X），由此可得出故障點的接觸電阻值：R=R1 R2-2RL表，因此，故障點兩側芯線的電阻值可用下式表示：RX=（R1-R）/2，R（L-X）=（R2-R）/2。RX、R（L-X）、RL三個數值確定后，按比例公式即可求出故障點距電纜端頭的距離X或（L-X）：X=（RX/RL）L，（L-X）=（R（L-2）在電纜的末端在測量每相芯線的電容電流Ia1、Ib2、Ic3的數值，以核對完好芯線與斷線芯線的電容之比，初步可判斷出斷線距離近似點。
3）根據電容量計算公式C=I/（2ΠfU）可知，正電壓U、頻率f不變時，C與I成正比。因?yàn)楣ゎl電壓的f（頻率）不變，測量時只要保證施加電壓不變，電容電流之比即為電容量之比。設電纜全長為L，芯線斷線點距離為X，則Ia/Ic=L/X，X=（IC/Ia）L。測量過程中，只要保證電壓不變，電流表讀書準確，電纜總長度測量精確，其測定誤差比較小。
那么這樣測量出來的電纜故障是非常明確的。
